【技術解析】低壓開關柜的結構特點與安全防措施
發布時間：02-25
低壓電氣成套設備是指380V及以下電壓等級中使用的成套設備，廣泛地應用在發電廠低壓系統的配電、電氣傳動和自動控制設備中。
開關柜是一種電氣設備，屬于低壓成套設備一類。低壓開關柜是電力系統末端配電的核心設備，是一種采用模塊化設計的電氣設備，通過可移動的抽屜式結構實現快速維護和操作。低壓開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業，作為輸電、配電及電能轉換之用。
低壓抽出式開關柜的優勢
- 便捷維護 ：主電路帶電狀態下可安全操作，支持快速分片檢修，減少停電時間；
- 高可靠性 ：采用優質材料，具備抗震、防塵、防潮特性，保障長期穩定運行；
- 靈活性強 ：內部模塊可自由組合，適應不同工業場景（如電廠、冶金、輕工等）的配電需求。
.jpg)

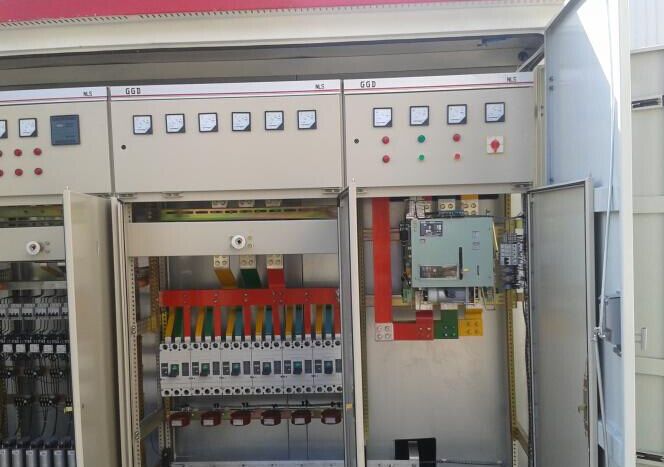

關于低壓開關柜的結構特點
低壓開關柜是電力系統末端配電的核心設備，主要用于電能分配、線路保護、電機控制及無功補償?shù)裙δ?。其結構設計需同時滿足電氣性能、安全防護、操作便利性及環境適應性四大核心需求，典型結構可分為五大功能模塊，各模塊協同實現穩定可靠的配電控制。
一、柜體框架：承載與防護的基礎結構
柜體是低壓開關柜的物理載體，需具備足夠的機械強度和防護能力，主流結構分為兩類：
| 結構類型 | 材料與工藝 | 特點與應用 |
固定式框架 | 冷軋鋼板（SPCC）折彎焊接，板材厚度≥2mm | 成本低、結構簡單，適用于固定安裝場景（如配電室） |
模塊化框架 | 鋁合金型材（6063-T5）+ 插接式連接件 | 可拆卸、擴展性強，便于運輸與現場組裝（如數據中心列頭柜） |
二、母線系統：電能分配的核心通道
母線是連接各電氣元件的導電主干，其設計直接影響載流能力與系統穩定性：
- 材質與規格：采用高純度電解銅（T2銅）或鋁排（1060鋁合金），截面積根據額定電流選擇（如630A開關柜常用60×6mm銅排）；
- 絕緣處理：銅排表面鍍錫（防氧化）或套熱縮套管（絕緣強化），相間距離≥20mm（符合GB 7251.1標準）；
- 布局形式：分為“上置式”（母線室位于柜頂，利于散熱）和“下置式”（母線室位于柜底，節省上部空間），大型開關柜多采用“雙母線”或“單母線分段”結構，提升供電可靠性。
低壓開關柜的防護與安全設計
低壓開關柜需滿足嚴格的電氣安全標準，關鍵防護措施包括：
防觸電保護：所有帶電部件均封閉在金屬柜體內，操作面設絕緣擋板，防止直接接觸；
短路保護：斷路器、熔斷器等元件具備瞬時脫扣功能，短路電流分斷能力≥35kA（工業級）或10kA（民用級）；
聯鎖機制：
- 柜門與斷路器聯動：開門時自動斷開主回路，防止誤觸；
- 抽屜與接地開關聯動：抽屜抽出時，接地開關自動閉合，確保檢修安全；
- 散熱設計：柜體頂部設通風孔+防塵網，或內置軸流風扇，確保溫升≤40K（符合GB 7251.1要求）。
